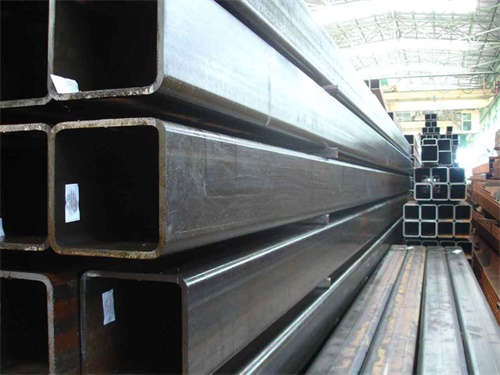

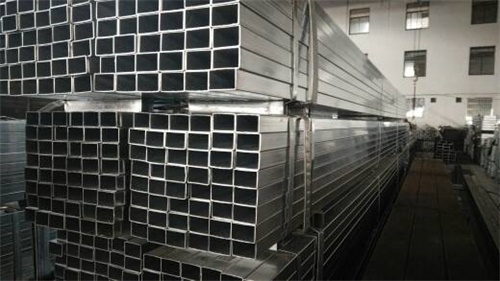

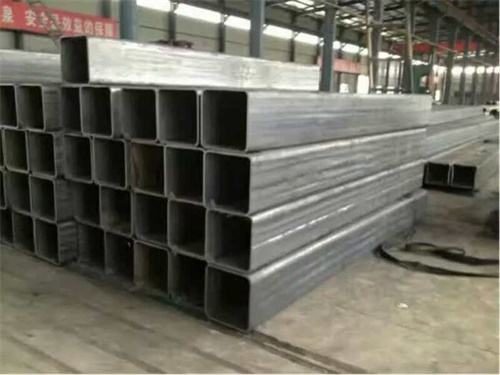

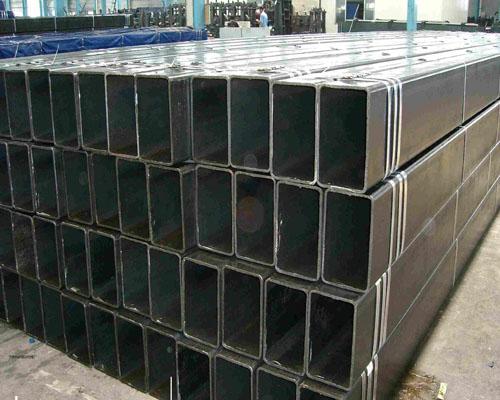

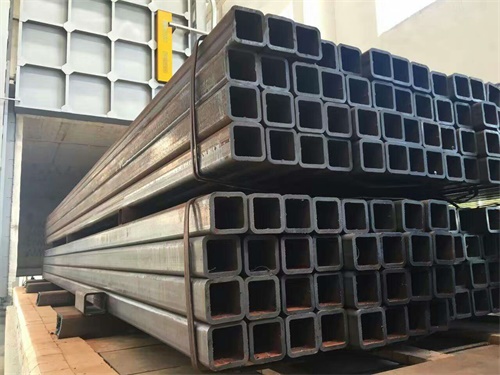

船用方矩管方管

　　船用方矩管(方管)是船舶制造中广泛使用的结构材料，主要用于船体骨架、甲板支撑、舱壁结构、桅杆及机械设备安装支架等部位。其设计需满足船舶在海洋环境中的特殊要求，包括高强度、耐腐蚀性、抗冲击性及良好的焊接性能。以下是船用方矩管的详细解析：

　　一、船用方矩管的核心特性

　　材料标准与性能

　　材质要求：

　　碳钢：常用Q235B、Q345B(对应ASTM A36、A572 Gr50)，强度适中，成本较低，适用于非关键结构。

　　高强度钢：如Q390B、Q420B(对应EN S355J2H)，用于承受高载荷部位(如船首、甲板梁)。

　　耐候钢：如Q355GNHL，通过添加Cu、P、Cr等元素形成致密氧化膜，耐海洋大气腐蚀，适用于露天结构(如桅杆、甲板栏杆)。

　　不锈钢：如304L、316L，用于高腐蚀环境(如化学品船、海水冷却系统)，但成本较高。

　　力学性能：

　　屈服强度：≥235MPa(Q235B)至≥420MPa(Q420B)。

　　抗拉强度：370~500MPa(Q235B)至520~680MPa(Q420B)。

　　延伸率：≥21%(Q235B)至≥18%(Q420B)，确保塑性变形能力。

　　冲击韧性：在-20℃或-40℃下，夏比V型缺口冲击功≥34J(满足船舶低温环境要求)。

　　尺寸与公差

　　规格范围：

　　边长：20mm×20mm至600mm×600mm(方管)，或20mm×40mm至400mm×600mm(矩管)。

　　壁厚：1.5mm至25mm，常用2~10mm。

　　公差要求：

　　边长偏差：±0.5%(GB/T 6728-2017)，确保装配精度。

　　壁厚偏差：±10%(如壁厚8mm，允许范围7.2~8.8mm)。

　　弯曲度：每米长度弯曲度≤1.5mm，总弯曲度≤0.15%L(L为管长)。

　　耐腐蚀性设计

　　涂层保护：

　　环氧富锌底漆：锌粉含量≥80%，提供阴极保护，干膜厚度40~60μm。

　　环氧云铁中间漆：增强涂层屏蔽性，干膜厚度80~100μm。

　　聚氨酯面漆：耐候性优异，干膜厚度40~60μm，总涂层厚度≥160μm(C3环境)。

　　镀锌处理：

　　热浸镀锌：镀层厚度≥85μm(DN≤150)或≥70μm(DN>150)，适合海洋环境。

　　电镀锌：镀层厚度10~20μm，成本低但耐蚀性较差，仅用于内舱结构。

　　耐候钢应用：

　　Q355GNHL：在海洋大气中形成稳定锈层，腐蚀速率仅为普通钢的1/5，设计寿命≥30年。

　　二、船用方矩管的制造工艺

　　成型工艺

　　高频焊接(HFW)：

　　原理：通过高频电流加热带钢边缘至熔融状态，施加压力完成焊接。

　　优点：生产效率高(速度可达30m/min)，焊缝质量稳定(熔深均匀)。

　　适用规格：边长≤400mm，壁厚≤16mm。

　　埋弧焊(SAW)：

　　原理：在颗粒状焊剂覆盖下电弧燃烧，焊缝金属与母材熔合。

　　优点：焊缝强度高(与母材等强)，适合厚壁管(壁厚>16mm)。

　　缺点：生产速度较低(约5m/min)，需后续焊缝打磨。

　　冷弯成型：

　　原理：将带钢通过多组轧辊连续冷弯成型，再焊接或无缝成型。

　　优点：尺寸精度高(边长偏差±0.3mm)，表面光洁度好。

　　缺点：材料韧性要求高，易产生冷作硬化。

　　热处理工艺

　　正火处理：

　　目的：消除焊接应力，细化晶粒，提高韧性。

　　工艺：加热至Ac3(900~950℃)后空冷，适用于Q345B等中碳钢。

　　淬火+回火：

　　目的：获得高强度(如Q420B)，同时保持一定韧性。

　　工艺：淬火(850~900℃水淬)→回火(550~650℃空冷)，硬度HRC≥32。

　　控轧控冷(TMCP)：

　　原理：通过控制轧制温度和冷却速率，细化铁素体晶粒，提高强度和韧性。

　　应用：高强度船用方矩管(如Q390B)，可替代部分热处理工艺。

　　表面处理工艺

　　抛丸除锈：

　　目的：去除氧化皮、锈蚀和油污，增加表面粗糙度(Ra≥6.3μm)，提高涂层附着力。

　　标准：执行GB/T 8923.1-2011，达到Sa2.5级(近白级)。

　　酸洗磷化：

　　适用场景：小口径方矩管或无法喷砂的复杂结构。

　　工艺：盐酸酸洗(浓度10%~15%)→水洗→磷化处理(形成磷酸盐保护膜)。

　　钝化处理：

　　目的：在不锈钢方矩管表面形成致密氧化膜，提高耐蚀性。

　　方法：硝酸钝化(浓度20%~30%，温度50~60℃，时间30分钟)。

　　三、船用方矩管的应用场景

　　船体结构

　　甲板梁：采用Q345B高频焊方矩管，边长300mm×300mm，壁厚12mm，承受货物和设备载荷。

　　舱壁框架：使用Q390B埋弧焊方矩管，边长200mm×200mm，壁厚10mm，分隔货舱和机舱。

　　船首结构：选用Q420B控轧控冷方矩管，边长150mm×150mm，壁厚16mm，抵抗碰撞冲击。

　　上层建筑

　　桅杆：采用Q355GNHL耐候钢方矩管，边长100mm×100mm，壁厚6mm，无需额外防腐涂层。

　　甲板栏杆：使用304L不锈钢方矩管，边长50mm×50mm，壁厚3mm，耐海水腐蚀。

　　雷达支架：选用Q235B高频焊方矩管，边长80mm×80mm，壁厚4mm，轻量化设计。

　　机械设备安装

　　主机基座：采用Q345B埋弧焊方矩管，边长400mm×400mm，壁厚20mm，承受主机振动和重量。

　　舵系支架：使用Q390B正火处理方矩管，边长250mm×250mm，壁厚14mm，传递舵力至船体。

　　锚链筒：选用Q420B淬火+回火方矩管，边长180mm×180mm，壁厚18mm，抵抗锚链摩擦和冲击。

　　四、船用方矩管的选型与质量控制

　　选型依据

　　设计载荷：根据船舶总纵强度、局部强度和疲劳强度计算，选择合适边长和壁厚。

　　环境腐蚀性：

　　内舱：C1环境(干燥)，可选Q235B无涂层。

　　露天甲板：C3环境(工业大气)，需涂装或镀锌。

　　飞溅区：C5-M环境(高盐雾)，必须采用不锈钢或耐候钢+涂层。

　　焊接性能：优先选择低碳当量(Ceq≤0.42%)材料，如Q345B(Ceq≈0.38%)，降低焊接裂纹风险。

　　质量控制要点

　　化学成分：按GB/T 222-2006检测C、Si、Mn、P、S含量，确保符合标准要求。

　　力学性能：按GB/T 228.1-2010进行拉伸试验，按GB/T 229-2020进行冲击试验。

　　尺寸检验：使用游标卡尺和千分尺检测边长、壁厚和弯曲度。

　　无损检测：

　　超声波检测：按GB/T 2970-2016检测焊缝内部缺陷(如气孔、夹渣)。

　　磁粉检测：按GB/T 15822.1-2016检测表面裂纹(如焊缝咬边、未熔合)。

　　涂层检测：

　　膜厚仪：检测干膜厚度是否符合设计要求。

　　划格试验：按GB/T 9286-1998检测涂层附着力(评级≥1级)。

　　五、典型案例分析

　　某型散货船甲板梁

　　规格：Q345B高频焊方矩管，边长300mm×300mm，壁厚12mm。

　　应用场景：承受货物(煤炭/矿石)重量(约10t/m²)和船舶弯矩。

　　质量控制：

　　超声波检测：发现1处焊缝气孔(直径0.8mm)，返修后合格。

　　涂层厚度：环氧富锌底漆55μm，聚氨酯面漆65μm，总厚度120μm(设计要求≥100μm)。

　　运行效果：服役5年后，甲板梁无变形或涂层脱落，满足设计寿命20年要求。

　　某型化学品船舵系支架

　　规格：Q390B正火处理方矩管，边长250mm×250mm，壁厚14mm。

　　应用场景：传递舵力(约500kN)至船体，承受交变载荷。

　　质量控制：

　　冲击试验：-40℃下夏比V型缺口冲击功42J(设计要求≥34J)。

　　磁粉检测：发现表面微裂纹(长度2mm)，打磨后复检合格。

　　运行效果：服役8年后，舵系支架无疲劳裂纹，满足设计寿命30年要求。

　　六、未来发展趋势

　　高强度轻量化：开发Q690D、Q890D等超高强度钢方矩管，减少船体自重，提高载货量。

　　耐腐蚀性提升：推广石墨烯改性涂层和锌铝镁镀层，延长防腐寿命至50年以上。

　　3D打印技术：应用于复杂结构方矩管的制造，缩短生产周期，降低模具成本。

　　智能化监测：集成光纤光栅传感器，实时监测船体结构应力状态，提前预警疲劳损伤。
