ss355j2大口径方管

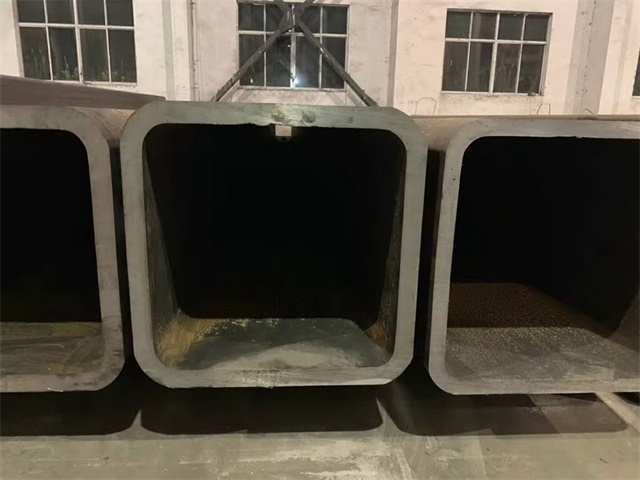

　　ss355j2大口径方管是一种高性能的欧标低合金高强度结构管材，主要用于船舶制造、海洋工程、桥梁及重型机械等领域，其设计与制造需严格遵循欧洲标准及船级社规范。以下是其核心技术要点及应用指南：

　　一、材质与性能

　　1.标准与化学成分

　　对应标准：

　　ss355j2对应欧洲标准S355J2H(EN 100252:2004)，其中“S”代表结构钢，“355”表示最小屈服强度≥355MPa(厚度≤16mm时)，“J2”表示20℃低温冲击功≥27J。

　　化学成分(质量分数%)：

　　C≤0.22%，控制碳当量(CEV≤0.45%)以保证焊接性能;

　　Mn≤1.60%，提升强度;

　　P/S≤0.025%，降低脆性;

　　Cu≤0.55%，增强耐大气腐蚀性。

　　2.力学性能

　　屈服强度：随壁厚增加略有降低，如壁厚1640mm时≥345MPa，4063mm时≥335MPa;

　　抗拉强度：470630MPa，延伸率≥22%(标距5.65√S₀);

　　冲击韧性：20℃夏比V型缺口冲击功≥27J，适用于低温环境。

　　二、制造工艺与尺寸控制

　　1.生产工艺

　　冷弯成型：

　　适用于壁厚≤6mm的薄壁方管，通过多道次辊压成型，尺寸精度高(直线度≤1.5mm/m)，但需注意残余应力(可通过正火处理消除)。

　　热轧成型：

　　用于壁厚>6mm的厚壁方管，坯料加热至1200℃以上轧制，成型后控温冷却(正火或TMCP工艺)，消除内部应力。

　　焊接工艺：

　　高频焊：焊缝强度≥母材90%，适用于普通结构;

　　氩弧焊：用于铝合金方管，采用5356焊丝，焊缝需经X射线探伤(Ⅰ级合格);

　　焊接参数：预热温度150200℃，热输入控制在1020kJ/cm，使用低氢焊条(如E5015)，焊后需进行消应力处理(600650℃保温2小时)。

　　2.尺寸规格

　　截面尺寸：边长通常为100×100mm至1000×1000mm，矩形截面如200×100mm;

　　壁厚范围：冷弯管0.56mm(公差±10%)，热轧管660mm(公差±1.0%);

　　长度：标准612m，可定制超长规格(如20m)，定尺偏差≤±5mm。

　　三、质量控制与认证

　　1.出厂检验

　　外观检查：表面无裂纹、凹陷，焊缝余高≤2mm，咬边深度≤0.2mm;

　　尺寸测量：截面边长公差±1.0%，直线度≤1.5mm/m;

　　无损检测：

　　超声波探伤(EN 10160)：检测内部缺陷;

　　磁粉探伤：检测焊缝表面裂纹;

　　理化试验：拉伸试验、20℃冲击试验，结果需符合EN 100252标准。

　　2.船级社认证

　　强制要求：用于船舶或海洋工程时，需通过CCS、DNV、ABS等船级社认证，提供以下文件：

　　材质证书(EN 10204 3.1/3.2);

　　焊接工艺评定(覆盖焊接方法、热输入参数);

　　型式认可证书(工厂审核通过);

　　特殊要求：

　　用于关键焊接节点时，需提供Z向性能(Z35级，厚度方向断面收缩率≥35%);

　　船用管需逐根进行超声波探伤(EN 10160 SE级)。

　　四、表面处理与防腐

　　1.常规处理

　　热浸镀锌：锌层厚度≥85μm(EN ISO 1461)，适用于大气环境，寿命15年以上;

　　酸洗磷化：去除氧化皮后涂防锈油，用于燃油、滑油管路;

　　重防腐涂层：环氧富锌底漆(干膜≥80μm)+ 聚氨酯面漆(干膜≥60μm)，耐盐雾试验≥1000小时。

　　2.特殊环境处理

　　海水环境：采用316L不锈钢内衬或涂覆聚四氟乙烯(PTFE)，防止点蚀;

　　高温环境：涂覆耐高温陶瓷涂层(耐温≥600℃)，适用于排气管路。

　　五、应用场景与典型案例

　　1.船舶制造

　　船体骨架：采用S355J2H方管(如300×300×12mm)，承受船体纵向弯曲应力，需通过船级社疲劳试验(循环次数≥2×10⁶次无裂纹);

　　上层建筑：铝合金方管(6061 T5)减轻重量，表面阳极氧化处理提升耐腐蚀性。

　　2.海洋工程

　　海上平台支撑结构：ASTM A572 Grade 50方管(300×300×16mm)，抗拉强度≥450MPa，适用于深海环境;

　　浮式生产储卸油装置(FPSO)：S355J2H方管(400×400×20mm)用于甲板起重机基座，需通过A60级防火认证。

　　3.桥梁与建筑

　　大跨度桥梁：冷弯方管(200×200×8mm)组成桁架结构，焊接节点需进行Z向性能测试;

　　高层建筑支撑：热轧方管(600×600×30mm)承受垂直荷载，表面热镀锌处理延长寿命。

　　六、维护与修复

　　1.定期检测

　　腐蚀监测：每年用超声波测厚仪检测壁厚，腐蚀速率>0.3mm/年时需更换;

　　涂层检查：每3年进行附着力测试(拉开法≥5MPa)，破损处需补漆。

　　2.修复工艺

　　补焊：碳钢方管补焊前预热至100150℃，采用低氢焊条，焊后消应力处理;

　　铝合金修复：TIG焊使用5356焊丝，焊缝阳极氧化恢复防腐性能;

　　缺陷处理：深度>0.5mm的划痕需打磨至圆滑过渡，凹坑面积>50mm²时需挖补焊接。

　　七、行业标准与规范

　总结

　　ss355j2大口径方管凭借高强度、良好韧性及严格的质量控制，成为高端工程领域的优选材料。在设计与使用时，需重点关注以下几点：

　　1.材质匹配：根据环境温度(如20℃)选择J2等级，腐蚀环境需附加防护措施;

　　2.工艺控制：冷弯管需消除残余应力，焊接时严格控制热输入;

　　3.认证合规：船用或海洋工程必须通过船级社认证，关键节点需Z向性能;

　　4.维护策略：定期检测腐蚀与涂层状态，及时修复缺陷以延长寿命。

　　通过以上技术要点的综合应用，ss355j2方管可在复杂工况下确保结构的安全性与耐久性。
