船用方管型材

　　船用方管型材是船舶建造中关键的结构材料，主要用于船体骨架、甲板支撑、舱壁分隔等部位，需满足高强度、耐腐蚀性、可焊性及轻量化要求。以下是其核心技术要点及应用规范：

　　一、材质与性能要求

　　1.常用材料

　　高强度钢：

　　碳钢系列：Q355B/C/D/E(屈服强度≥355MPa)、Q460C/D(屈服强度≥460MPa)，适用于船体主结构。

　　船用专用钢：如AH32(抗拉强度440590MPa，20℃冲击功≥31J)、DH36(40℃冲击功≥34J)，符合中国船级社(CCS)《钢质海船入级规范》，用于承受高应力的龙骨、舷侧纵桁等。

　　耐候钢：如Corten钢(含Cu、Cr合金元素)，耐海水腐蚀性能优于普通碳钢，适用于露天甲板结构。

　　铝合金：

　　5083 H116(AlMg合金，抗拉强度≥290MPa)、6061 T5(AlMgSi合金，抗拉强度≥260MPa)，用于高速艇、上层建筑等轻量化需求场景，重量仅为钢的1/3，且耐腐蚀性优异。

　　不锈钢：

　　316L(含Mo元素)，抗海水点蚀能力强，用于海水冷却管路、厨房设备等腐蚀环境。

　　2.关键性能指标

　　强度：抗拉强度≥400MPa(碳钢)、≥290MPa(铝合金)，需通过拉伸试验验证。

　　韧性：船用钢需通过20℃(AH32)或40℃(DH36)冲击试验，吸收功≥31J。

　　耐腐蚀性：镀锌层厚度≥80μm(热镀锌)，不锈钢钝化膜需通过盐雾试验(≥1000小时无锈蚀)。

　　二、尺寸规格与制造工艺

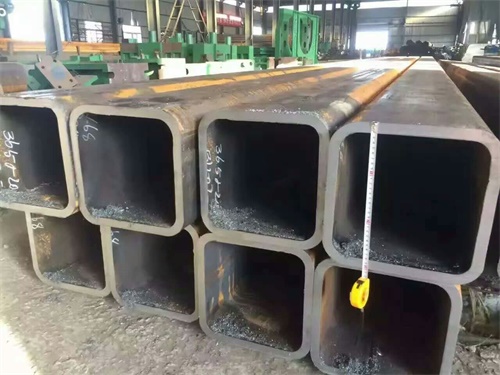

　　1.标准尺寸范围

　　截面形状：方形(边长10×10mm~1000×1000mm)、矩形(如70×50mm~150×100mm)。

　　壁厚：0.5~60mm，公差控制在±10%以内(冷弯管)或±1.0%(热轧管)。

　　长度：通常6~12m，可定制超长规格(如20m)。

　　2.制造工艺

　　成型：

　　冷弯工艺：适用于壁厚≤6mm的薄壁方管，通过多道次辊压成型，尺寸精度高(直线度≤1mm/m)。

　　热弯工艺：用于壁厚>6mm的厚壁方管，加热至900~1000℃后弯曲，消除内部应力。

　　焊接：

　　高频焊：焊缝强度≥母材的90%，适用于普通结构件。

　　氩弧焊：用于铝合金方管，采用5356焊丝(AlMg合金)，焊缝需经X射线探伤(Ⅰ级合格)。

　　表面处理：

　　热浸镀锌：锌层厚度≥80μm，适用于海水管路、压载舱结构。

　　酸洗磷化：用于燃油、滑油管路，去除氧化皮后涂覆防锈油，防止内部腐蚀。

　　重防腐涂层：如环氧富锌底漆(干膜厚度≥80μm)+ 聚氨酯面漆(干膜厚度≥60μm)，用于露天甲板、舷侧结构。

　　三、船级社认证与检验

　　1.认证要求

　　船用方管需通过CCS、DNV、ABS等船级社认证，提供以下文件：

　　材质证书：包括化学成分(如C≤0.2%、S≤0.035%)、力学性能报告。

　　焊接工艺评定：覆盖焊接方法、焊材型号、热输入参数等，需符合船级社规范(如CCS《材料与焊接规范》)。

　　型式认可证书：由船级社对生产工厂进行审核，确保工艺稳定性。

　　2.检验项目

　　外观检查：表面无裂纹、凹陷，焊缝余高≤2mm，咬边深度≤0.2mm。

　　尺寸测量：截面边长公差±1.0%，壁厚公差±10%，直线度≤1.5mm/m。

　　无损检测：

　　超声波探伤：用于厚壁方管(壁厚>12mm)，检测内部缺陷。

　　磁粉探伤：用于碳钢方管焊缝，检测表面及近表面裂纹。

　　理化试验：

　　拉伸试验：屈服强度、抗拉强度需符合标准要求。

　　冲击试验：船用钢需在20℃或更低温度下测试冲击功。

　　四、应用场景与典型案例

　　1.船体结构

　　龙骨与肋骨：采用Q355D方管(如200×200×8mm)，承受船体纵向弯曲应力，需经船级社疲劳试验(循环次数≥2×10⁶次无裂纹)。

　　舱壁与甲板：铝合金方管(如100×50×3mm，材质6061 T5)用于客船上层建筑，减轻重量并提高抗腐蚀性能。

　　2.管路系统

　　海水冷却管路：热镀锌方管(如150×100×6mm)，锌层厚度≥80μm，寿命可达15年以上。

　　燃油管路：不锈钢方管(316L，如80×60×4mm)，内壁酸洗磷化后涂覆防锈油，防止燃油污染。

　　3.海洋工程

　　海上平台支撑结构：ASTM A572 Grade 50方管(如300×300×12mm)，抗拉强度≥450MPa，适用于深海环境。

　　浮式生产储卸油装置(FPSO)：AH36方管(如400×400×16mm)，用于甲板起重机基座，需通过船级社防火认证(A60级)。

　　五、维护与质量控制

　　1.定期检测

　　腐蚀监测：每年用超声波测厚仪检测壁厚，腐蚀速率>0.3mm/年时需更换。

　　涂层检查：每3年进行一次附着力测试(拉开法≥5MPa)，涂层破损处需及时修补。

　　2.维修工艺

　　补焊：碳钢方管补焊前需预热至100~150℃，采用低氢焊条(如E5015)，焊后进行消应力处理(600~650℃保温2小时)。

　　铝合金修复：采用TIG焊，焊丝与母材匹配(如5083 H116用5356焊丝)，焊缝需经阳极氧化处理恢复防腐性能。

　　六、行业标准与规范

　　总结

　　船用方管型材的设计、制造及应用需严格遵循船级社规范，重点关注材质强度、焊接质量及腐蚀防护。选择时需根据船舶类型(如散货船、油轮、高速艇)、航区(如内河、近海、远洋)及环境条件(盐度、温度)综合评估，确保结构安全性与使用寿命。随着绿色船舶技术的发展，铝合金、不锈钢等轻量化材料的应用将逐步扩大，推动船用方管向高性能、低维护方向升级。
